Productdetails:
|
| Materiaal: | Nevel met een laag bedekt staal | Grootte: | Aangepast |
|---|---|---|---|
| Ontwerptekening: | Vrije ontwerptekening | Netheidsniveau: | ISO 5 Klasse 100 |
| naam: | cleanroom cabine van de cabine de laminaire stroom | Garantie: | 1 jaar |
| Markeren: | Klasse 100 Laminaire Stroomcabine,Het staal bedekte Laminaire Stroomcabine met een laag,ISO 5 Laminaire Stroomcabine |
||

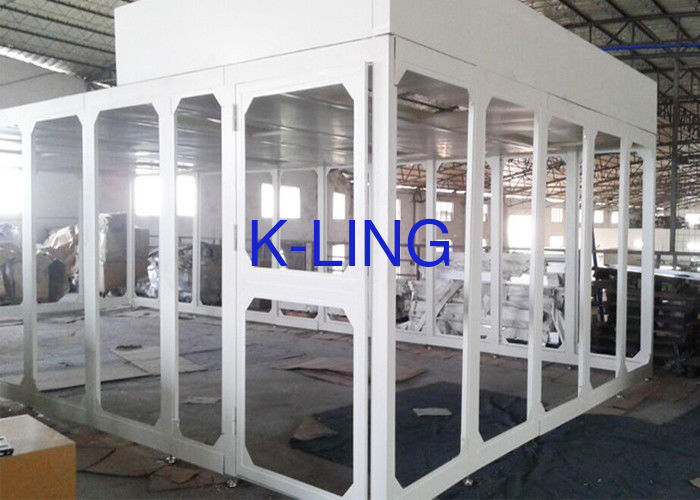

Nevel Met een laag bedekte Staal Draagbare Klasse 100 Cleanroom Cabine van de Cabine de Laminaire Stroom
Inleiding
Met FFU (de Eenheid van de Ventilatorfilter) als kern, verstrekt de schone cabine een hoog niveau van netheid. Het is een goede optie om een schonere ruimte binnen een bestaande normale ruimte of een ruimte met low-level van netheid tot stand te brengen.
Gemakkelijke installatie, lage kosten, gemodulariseerd ontwerp en gemakkelijke bevordering
Toepassing: LCM, CMOS Cameramodule, Aanrakingsspel, Optische Module, FILM, Biologische Apotheek, Verpakking, Voedsel
De structuur wordt gemaakt van met een laag bedekt vierkant staal, en die de eenheid van de ventilatorfilter is assemblage wordt gebruikt om lucht te leveren. Het omringen is behandeld met antistatisch drapeert, en de bovenkant is behandeld met een blinde plaat om aarea te vormen. De interne reinigingsklasse kan 10 bereiken - 100000.
Structuur
Hoofdstructuur
Kader en verzegelend blind plaatmateriaal:
Roestvrij staal/met een laag bedekt vierkant staal (mm) 50*50/100*100
Geanodiseerd aluminium (mm) * 50 40*40/50/40* 80
Stal, niet gemakkelijk te roesten, gemakkelijk om geen stof te produceren
Snelle structureman installatie van octrooi
De blinde plaat wordt gesloten door het paneel van het verfstaal of roestvrij staalpaneel
Het omringen van materialen keurt goed:
Antistatisch drapeer gordijn 2mm (antistatische 106~ 109 Ω)
Nettype zacht gordijn 0.3/0.5mm
Acryl 5mm
Aangemaakt glas 5 mm
Duidelijk net, hoge transparantie, visuele transparantie, en geen het verouderen
Deur en gekenmerkte toebehoren
De plaat van het nevelstaal/de deur van het roestvrij staalhandvat (het dubbel isoleerde glasvenster met Duitse DORMA-deur - dichter en roestvrij staalhandvat)
Of antistatisch de strookgordijn van pvc
Vaste voetkop/universeel wiel
Reinigingssysteem
FFU-de eenheid van de ventilatorfilter
Gegalvaniseerd omhulsel of roestvrij staal
De grote centrifugaalventilator van de luchtstroom
Luchtstroom (m3/h): 520/1080/1800/2210
Kan onophoudelijk meer dan 50.000 uren lopen
Met geringe geluidssterkte, gebouwd in afleidingsactiewindtunnel
Miniplooihepa filter 99.99@0 .3 um (H 14)
Facultatief met de filter van G4 pre
Controlesysteem
Keur 7 duim/10 duim LCD touch screen mens-machine interface goed
Schakel/weg en wijzemontages voor FFU in (werkende wijze,
op plichtswijze)
Realiseer de aanpassing van de windsnelheid van verre FFU
en foutenalarm van FFU
Schoon ruimteniveau
| Niveau | Maximumparticles/m3 | Gelijkwaardig | |||||
| ≥0.1 μm | ≥0.2 μm | ≥0.3 μm | ≥0.5 μm | ≥1 μm | ≥5 μm | ||
| ISO 1 | 10b | D | D | D | D | e | |
| ISO 2 | 100 | 24b | 10b | D | D | e | |
| ISO 3 | 1000 | 237 | 102 | 35b | D | e | Klasse 1 |
| ISO 4 | 10000 | 2370 | 1020 | 352 | 83b | e | Klasse 10 |
| ISO 5 | 100000 | 23700 | 10200 | 3520 | 832 | D, e, F | Klasse 100 |
| ISO 6 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 | Klasse 1.000 |
| ISO 7 | c | c | c | 352000 | 83200 | 2930 | Klasse 10.000 |
| ISO 8 | c | c | c | 3520000 | 832000 | 29300 | Klasse 100.000 |
| ISO 9 | c | c | c | 35200000 | 8320000 | 293000 | Zaal Lucht |
Specificatielijst
| Gebied | 15㎡ | 30㎡ | 50㎡ | 100㎡ |
| Materiaal | Aluminiumkader/de plaat van het Bakselstaal/lnsulating glasvenster | |||
| FFU-klasse 1-100 | 12pcs | 24pcs | 48pcs | 96pcs |
| FFU klasse-1K | 3pcs | 6pcs | 9pcs | 18pcs |
| FFU klasse-10K | 2pcs | 4pcs | 6pcs | 12pcs |
| Snelheid (m/s) |
0.45m/s ±20% | 0.45m/s ±20% | ||
| Temperatuur (facultatief) |
18-28°C | |||
| Vochtigheid (opiional) |
50-70% | 50-70% | ||
| Verlichting | 400-800LUX | |||
| Macht | 2.4-7kw | 4.8-10kw | 9.6-19kw | 19.2-30kw |
